MessagePosté le: Mar 4 Déc - 20:20 (2012)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

English version below.


Objet : Projet Harmoracid – Une « navette » pour faciliter la glisse.


Pour les harmonicistes, le problème de la glisse est très important. Si la taille d’un harmonica diatonique rend la chose supportable, cela devient un gros problème lorsque l’on joue d’un harmonica chromatique à 16 trous, en raison de la longueur de l’embouchure.
A ma connaissance, peu de choses ont été proposées pour remédier à cet inconvénient.
La solution qui m’est venue à l’esprit consiste à intercaler un mécanisme entre les lèvres et l’embouchure de l’harmonica.
Le mécanisme que j’ai imaginé se présente sous la forme d’une glissière, ou « navette », sur laquelle reposent les lèvres.  La forme de la « navette » doit épouser la forme de l’embouchure au plus près, de manière à éviter au maximum les fuites d’air. La « navette » glisse sur l’embouchure comme sur un rail.
Il est parfaitement envisageable d’imaginer un mécanisme similaire pour un harmonica diatonique.
Pour des raisons de facilités de fabrication du prototype, j’ai choisi de faire une adaptation sur mon harmonica chromatique, un Hohner Chromonica 64.
La « navette » que j’ai fabriquée fait environ 47mm de large afin d’englober 5 trous dans la longueur. Au centre de la « navette », j’ai fait un trou de 8mm de diamètre, mais il est facile de faire plusieurs trous si on le souhaite.
Dans un cadre industriel, il facile d’imaginer un produit moulé, adapté à l’harmonica et à la bouche de l’harmoniciste.
Pour des raisons pratiques, j’ai utilisé une bouteille en plastique lisse. Les bouteilles en plastique sont fabriquées à partir de PET (polyéthylène téréphtalate). Cette matière présente l’avantage de pouvoir se plier facilement tout en ne rompant pas à l’endroit de la pliure. De plus, ses frottements sont assez doux.

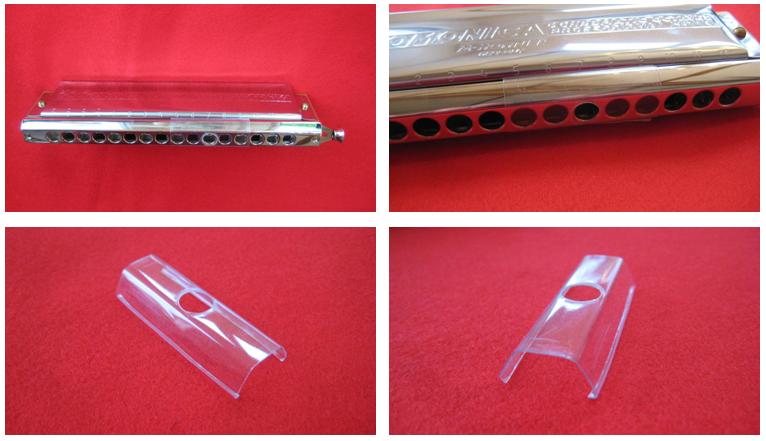

Les photos ci-dessous montrent un Hohner Chromonica 64 avec sa « navette » en ordre de marche.
Comme vous pouvez le constater, la solution et la mise œuvre sont très simples.
Merci aux administrateurs du site http://lematosdelharmoniciste.xooit.fr/index.php de m'avoir donné la possibilité de publier ce document.

Une enveloppe Soleau contenant ce document a été déposé à l’INPI (Institut National de la Propriété Industrielle) à Paris au mois de novembre 2012.


Charles Di Caro

English version :

Subject: Harmoracid project - a “shuttle” to facilitate sliding.

For the harmonica players, the problem of the sliding is very important. If the size of a diatonic harmonica makes the thing bearable, that becomes a big problem when one plays of a chromatic harmonica with 16 holes, because of the length of the mouthpiece,.
As far as I know, very few solutions were proposed to overcome this disadvantage.
The solution which came to me in mind consists to interpose a mechanism between the lips and the mouthpiece of the harmonica.
The mechanism that I have imagined has the shape of a slide, or “shuttle”, on which the lips rest, which slide on the mouthpiece.  The shape of the “shuttle” must be very close to the shape of the mouthpiece to avoid to the maximum the air leakage. The “shuttle” slides on the mouthpiece as on a rail.
It is perfectly possible to imagine a similar mechanism for a diatonic harmonica.
For reasons of manufacturing facilities of the prototype, I decided to make an adaptation on my chromatic harmonica, a Hohner Chromonica 64.
The “shuttle” that I made is approximately 47 mm of wide so to include 5 holes in his length. At the center of the “shuttle”, I made a hole of 8 mm of diameter, but it is easy to make several holes if it is wished.
In an industrial setting, it is easy to imagine a molded product, adapted to the harmonica and to the mouth of the harmonica player.
For practical reasons, I used a smooth plastic bottle. The plastic bottles are made from PET (polyethylene terephthalate). This material has the advantage of being bended easily while not breaking towards the bend. Moreover, its friction is pretty soft.
The pictures below show a Hohner Chromonica 64 with its “shuttle” in order to be used.
As you can see, the solution and the implementation are very simple.
Thank you to the http://lematosdelharmoniciste.xooit.fr site administrators to allow me for publishing this document.
A Soleau envelope containing this document was sent to INPI (National institute of the Industrial property) in Paris in the month of November 2012.

Charles Di Caro


Revenir en haut
Publicité






MessagePosté le: Mar 4 Déc - 20:20 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
oracid


Hors ligne

Inscrit le: 03 Mai 2012
Messages: 103

MessagePosté le: Mar 4 Déc - 20:26 (2012)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Si vous êtes intéressés, voici une vidéo qui vous aidera à réaliser une navette :



Revenir en haut
Julien


Hors ligne

Inscrit le: 30 Avr 2012
Messages: 24

MessagePosté le: Ven 7 Déc - 20:16 (2012)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Très astucieux et intéressant surtout si on fait 5 trous.
Je pense que sur un diatonique on perd un peu en étanchéité, mais à tester Okay


Revenir en haut
Julien


Hors ligne

Inscrit le: 30 Avr 2012
Messages: 24

MessagePosté le: Dim 9 Déc - 13:12 (2012)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Je pense qu'il y a un point fort dans ton invention (hormis le faible coût):

Le jeu à l'octave en tongue-blocking:
Ne faciliterait-elle pas les trilles et glissandos à l'octave en restant en tongue-blocking?

Hohner avait sorti le diatonique Auto-Valve Harp 105/40, pour jouer à l'octave.
Je pense qu'à sa commercialisation, beaucoup d'harmonicistes ont dû se dire "ça ne sert à rien puisqu'on peut faire la même chose en tongue-blocking sur un diato classique". Alors pourquoi Monsieur Milteau l'utilise t'il (cf: Soweto, Magniolas... ) ?

Il ne te reste plus qu'à trouver un cobaye expérimenté (assez ouvert d'esprit) pour tester et avoir un retour sur Ta Navette Wink


Revenir en haut
oracid


Hors ligne

Inscrit le: 03 Mai 2012
Messages: 103

MessagePosté le: Dim 9 Déc - 22:52 (2012)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Et tu serais partant ?

Revenir en haut
Julien


Hors ligne

Inscrit le: 30 Avr 2012
Messages: 24

MessagePosté le: Lun 10 Déc - 11:41 (2012)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Si je savais jouer du chromatique, je t'aurai dit oui. Mais je joue uniquement du diatonique.
Cela dit, je testerai sur un diatonique pour le fun, même si ce n'est pas trop adapté.


Revenir en haut
oracid


Hors ligne

Inscrit le: 03 Mai 2012
Messages: 103

MessagePosté le: Lun 10 Déc - 22:54 (2012)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Dommage.
Bon, on va faire autrement.
Mais là, j'ai plus beaucoup de temps.

Je pense que tu as tout le talent nécessaire pour faire une super navette sur un diato.
J'y ai un peut réfléchi, mon idée était de partir d'une feuille de PET (boutielle plastique) qui couvrirait la moitié de la profondeur des capots. La navette glissant sur des rails en creux de 1 ou 2mm ménagés sur les capots. En fait, c'est comme sur le chroma mais avec une navette plus large.
Tiens moi au courant.


Revenir en haut
oracid


Hors ligne

Inscrit le: 03 Mai 2012
Messages: 103

MessagePosté le: Dim 16 Déc - 09:12 (2012)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Suite à l'idée de Julien de trouver un "cobaye" expérimenté pour tester la navette, je fais une proposition.
Je propose d'envoyer à mes frais un Chromonica 64 avec 2 navettes, une à 1 trou et l'autre à 5 trous.
Je glisserai un billet de 10 euros dans la boite pour les frais de retour.
Si plusieurs personnes sont intéressées, alors chacun devra envoyer l'instrument à la personne suivante, mais dans ce cas les frais de transmission seront à la charge de chacun.
Bien entendu, pour des questions d'hygiène, chacun sera libre de nettoyer l'instrument à sa guise.
Mais, (il y a un "mais"), ce Chromonica 64 n'est pas très bien régler, donc si vous en avez la compétence, je vous autorise à le régler.
Soyons clair, il ne s'agit pas de tester mon petit bricolage qui a ses limites. Il s'agit de tester le principe de la navette qui devra être fabriquée par un fabricant d'harmonicas qui devra résoudre tous les problèmes liés à cette navette.
Voilà, merci de me dire ce que vous pensez de cette proposition.


Revenir en haut
phyllitis


Hors ligne

Inscrit le: 30 Déc 2012
Messages: 19
Localisation: SARRAGACHIES GERS

MessagePosté le: Mar 8 Jan - 20:04 (2013)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Intéressant oracid!Puis je faire un lien sur d'autres forums vers celui ci où veux tu le faire toi même,ce qui serait encore plus simple...
amicalement.
Phyll.
_________________
https://www.facebook.com/phyllitisharmonicas
http://www.flickr.com/photos/phyllitis


Revenir en haut
Visiter le site web du posteur
oracid


Hors ligne

Inscrit le: 03 Mai 2012
Messages: 103

MessagePosté le: Mar 8 Jan - 23:23 (2013)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Aucun problème pour moi.
Mais de quels forums parles-tu ?


Revenir en haut
phyllitis


Hors ligne

Inscrit le: 30 Déc 2012
Messages: 19
Localisation: SARRAGACHIES GERS

MessagePosté le: Jeu 17 Jan - 21:47 (2013)    Sujet du message: Projet Harmoracid – Une « navette » pour faciliter la glisse Répondre en citant

Merci oracid!C'est bien ce que je pensais....
Je t'envois un message privé alors.
